Titanium Bar – Logam Fleksibel dan Berkekuatan Tinggi untuk Keperluan Anda

Mengapa Bar Titanium Mengatasi Prestasi Logam Konvensional

Bar titanium memberikan nisbah kekuatan-ke-berat yang tiada tdaningan—sehingga dua kali gdana daripada keluli tahan karat 316L—sambil menahan kakisan dalam air laut, klorin dan cecair badan. Sama ada permohonan itu adalah pengikat aeroangkasa yang diperakui ASTM B348 , implan ortopedik yang dikawal oleh ASTM F136 dan ISO 5832-3 , atau perumahan balast laut dalam yang dinilai untuk kedalaman 6,000 m, bar titanium memberikan integriti struktur yang tidak dapat dipadankan oleh logam lain yang berdaya maju secara komersial pada berat yang setdaning.

Pdanuan ini membentangkan data mekanikal, perbandingan gred demi gred, aplikasi khusus industri, pertimbangan pemesinan dan jawapan kepada soalan perolehan yang paling mendesak—jadi jurutera dan pembeli boleh menentukan stok bar yang betul daripada pesanan pertama.

Pengelasan Bahan dan Gred Utama

Stok bar titanium dikategorikan kepada gred tulen komersial (CP). dan gred aloi titanium . Empat gred CP (Gred 1–4) berbeza hanya dalam kandungan oksigen dan besi; gred aloi memperkenalkan unsur-unsur seperti aluminium dan vanadium untuk merekayasa profil mekanikal tertentu.

Gred 1 – Kebolehbentukan Maksimum

Kekuatan Tegangan Muktamad (UTS): 240 MPa minimum; Kekuatan Hasil: 170 MPa minimum; Ketumpatan: 4.51 g/cm³. Bar gred 1, ditadbir oleh ASTM B348 Gred 1 , ialah gred CP paling lembut. Ia lebih disukai untuk kepingan tiub loji penyahgaraman, pelapik reaktor kimia, dan pelapisan seni bina yang memerlukan pembentukan sejuk.

Gred 2 – Kuda Kerja Tujuan Am

UTS: 345 MPa minimum; Kekuatan Hasil: 275 MPa minimum; Pemanjangan: 20% minimum. Gred CP yang paling banyak diisi. Aplikasi termasuk penukar haba dasar laut luar pesisir, aci kipas marin, dan peralatan pemprosesan elektrokimia. ASTM B348 Gred 2 dan ISO 9001 pensijilan kilang adalah keperluan standard.

Gred 4 – CP Titanium Kekuatan Tertinggi

UTS: 550 MPa minimum; Kekuatan Hasil: 483 MPa minimum. Digunakan dalam komponen implan pembedahan dan paip kimia bertekanan tinggi di mana unsur pengaloian mesti dielakkan atas sebab biokompatibiliti atau kakisan.

Gred 5 (Ti-6Al-4V) – Aeroangkasa dan Standard Emas Perubatan

UTS: 950 MPa minimum; Kekuatan Hasil: 880 MPa minimum; Ketumpatan: 4.43 g/cm³; Had Keletihan (10⁷ kitaran): ~620 MPa. Aloi alfa-beta yang mengandungi 6% aluminium dan 4% vanadium. Ditadbir oleh ASTM B348 Gred 5 untuk bar industri dan AMS 4928 untuk aeroangkasa. Ia mendominasi penempaan bilah turbin, rangka struktur pesawat, lengan penggantungan kereta lumba, dan batang ortopedik kitaran tinggi.

Gred 23 (Ti-6Al-4V ELI) – Penapisan Gred Implan

UTS: 860 MPa minimum; Kekuatan Hasil: 795 MPa minimum; Kandungan oksigen ≤ 0.13 wt%. Kimia Interstitial Ekstra Rendah (ELI) mengurangkan oksigen, nitrogen dan besi untuk meningkatkan keliatan patah dan rintangan keletihan dalam persekitaran pemuatan kitaran. Standard mandatori untuk implan ortopedik yang menanggung beban: ASTM F136 dan ISO 5832-3 . Digunakan dalam batang pinggul femoral, sangkar interbody tulang belakang, dan bar abutment pergigian.

Gred 7 (Ti-0.2Pd) – Rintangan Kimia Unggul

Penambahan paladium (0.12–0.25%) secara mendadak merendahkan kadar kakisan dalam mengurangkan asid seperti hidroklorik dan sulfurik. Diutamakan untuk peralatan proses kimia di mana Gred 2 akan mengalami hakisan celah. Ditadbir oleh ASTM B348 Gred 7 .

Data Prestasi Mekanikal: Bar Titanium lwn. Keluli Tahan Karat 316L

Jadual di bawah membolehkan analisis penggantian langsung. Semua nilai titanium merujuk bar anil setiap ASTM B348; Rujukan nilai 316L bar anil ASTM A276.

Bawa pulang utama: Bar titanium gred 5 mencapai kekuatan khusus 3.5× lebih tinggi daripada keluli tahan karat 316L sambil menimbang 45% kurang setiap unit volum-kelebihan yang menentukan untuk struktur kritikal berat.

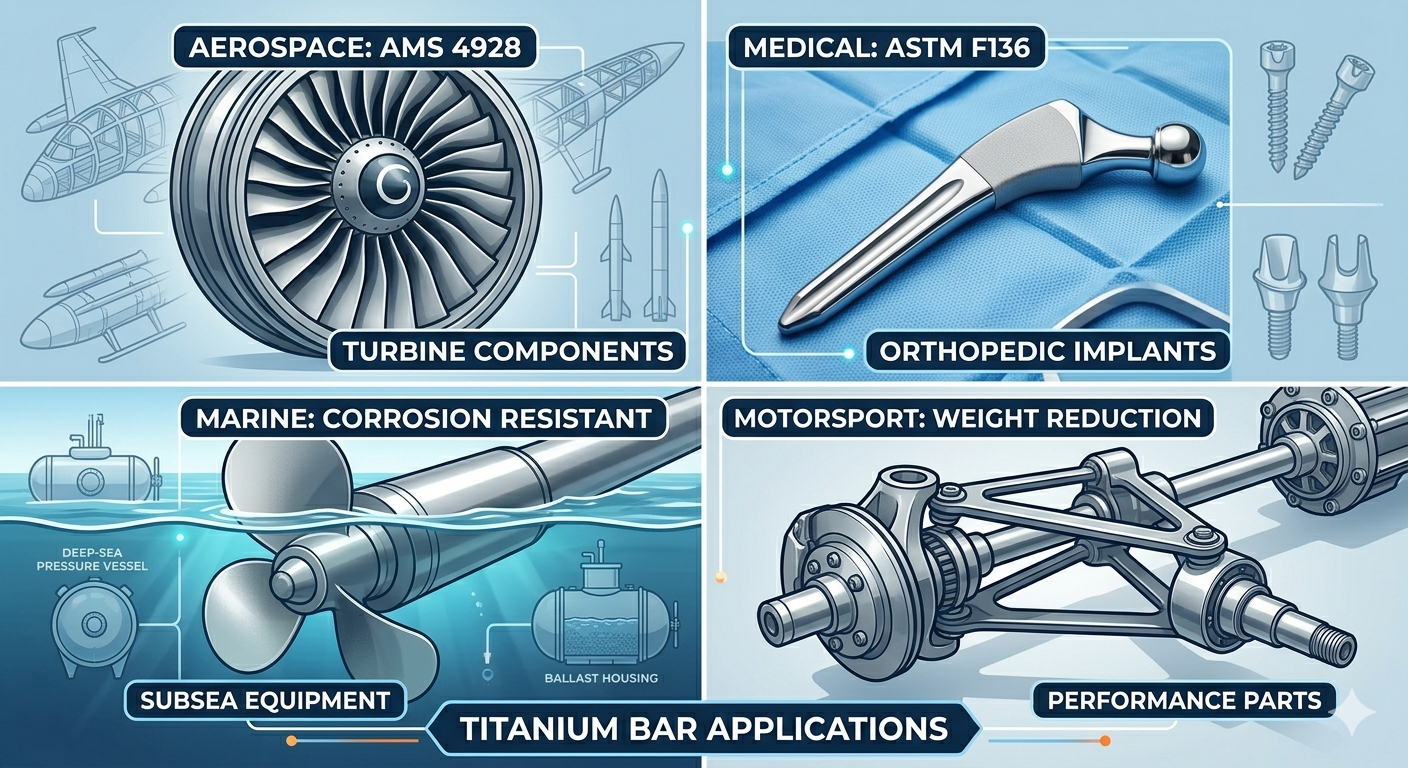

Aplikasi dan Piawaian Pentadbiran Khusus Industri

Aeroangkasa dan Pertahanan

Bar titanium membentuk kira-kira 15–20% berat struktur dalam pesawat komersial generasi akan datang. Aplikasi kritikal termasuk:

• Pengikat dan bolt kerangka udara (Darjah 5, AMS 4928 , siri NAS 1352) — menggantikan bolt keluli pada satu pertiga daripada penalti berat
• Penempaan cakera pemampat dan turbine blade root bars ( AMS 4928 / AMS 4965 ) berkadar kepada 315 °C berterusan
• Perumah penggerak hidraulik dan landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Bar kerangka udara peluru berpandu hipersonik (Gred 5 atau Beta-C, ASTM B348 Gred 19 )

Implan Perubatan dan Ortopedik

Keupayaan osseointegrasi Titanium—ikatan langsung kepada tulang hidup tanpa antara muka tisu berserabut—menjadikannya tidak boleh digantikan dalam implan yang menanggung beban. Bar gred 23 ( ASTM F136, ISO 5832-3 ) diberi mandat untuk:

• Batang pinggul femoral dan acetabular shell blanks — machined from 50–80 mm diameter bar
• Skru pedikel tulang belakang dan interbody cage frames — torque-critical thread roots require tight fatigue data
• Bar penyangga implan pergigian digiling oleh sistem CAD/CAM — Gred 4 atau Gred 23 setiap ISO 10271
• Plat penetapan trauma dan kuku intramedullary — di mana keserasian MRI (bukan feromagnetik) adalah penting

Kejuruteraan Marin dan Dasar Laut

Kadar kakisan bar titanium dalam air laut adalah berkesan 0.025 mm/tahun —berbanding 0.5–1.5 mm/tahun untuk 316L—menjadikan kitaran perkhidmatan tanpa penyelenggaraan 25 tahun boleh dicapai. Kegunaan utama:

• Kapal tekanan laut dalam dan batang pengikat tangki balast dinilai kepada 600 bar (6,000 m kedalaman) menggunakan Gred 5 bar setiap ASTM B348
• Penempaan aci kipas untuk kapal tentera laut — Gred 2 menyediakan imuniti kakisan tanpa anod korban
• Lembaran tiub penukar haba loji penyahgaraman dalam Darjah 2 per ASTM B348 dan ASME SB-348
• Baut akar bilah turbin pasang surut dan mooring anchor pins in Grade 5

Pemprosesan Kimia dan Tenaga

Dalam loji klor-alkali dan reaktor kimia basah, titanium mengatasi Hastelloy pada kos per unit volum yang lebih rendah. Aplikasi khusus termasuk:

• Elektrod sel elektrolitik menyokong — Bar gred 1 untuk kekonduksian dan kebolehbentukan maksimum
• Aci reaktor asid nitrik dan asid asetik — Bar gred 2, suhu perkhidmatan sehingga 250 °C
• Aci pam asid hidroklorik — Darjah 7 (Ti-0.2Pd, ASTM B348 Gred 7 ) di mana hakisan celah asid pengurangan ialah mod kegagalan
• Pengikat bekas penyimpanan sisa nuklear — Gred 12 (Ti-0.3Mo-0.8Ni) untuk kekuatan gabungan dan rintangan asid mengurangkan

Sukan Permotoran dan Automotif Berprestasi Tinggi

Peraturan Formula 1 membenarkan titanium dalam penggantungan tegak, aci kotak gear, dan pengikat roda di mana penjimatan berat secara langsung diterjemahkan kepada masa pusingan. Bar gred 5 dimesin ke AMS 4928 menyediakan a 40% pengurangan berat badan lebih komponen keluli yang setara tanpa kehilangan hayat keletihan pada ambang kitaran 10⁷.

Dimensi Standard dan Spesifikasi Perolehan

Bar titanium tersedia dalam profil bulat, heksagon, persegi dan rata (segi empat tepat). Jadual berikut meringkaskan dimensi stok standard dan spesifikasi yang mengawal.

Pilihan kemasan permukaan termasuk: dinyah kerak gulung panas (HRD) , anil terang ditarik sejuk (CDBA), dan tanah tak berpusat (toleransi ±0.05 mm). Aplikasi aeroangkasa dan perubatan biasanya mewajibkan bar tanah tanpa pusat dengan kebolehkesanan sijil kilang kepada nombor haba.

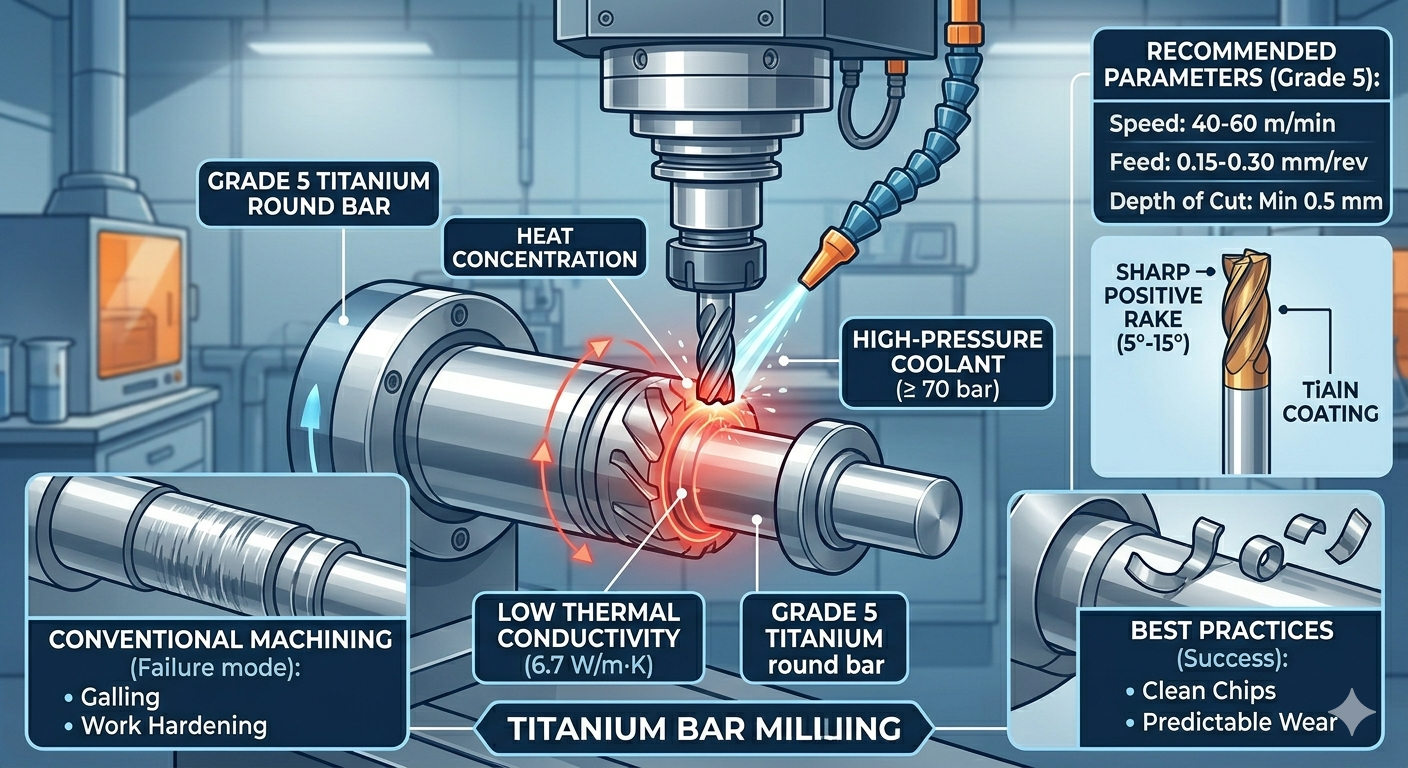

Pemesinan Bar Titanium: Cabaran dan Amalan Terbaik

Kekonduksian haba rendah Titanium ( 6.7 W/m·K untuk Gred 5 , berbanding 16.3 W/m·K untuk 316L) menyebabkan haba tertumpu pada bahagian canggih dan bukannya hilang melalui cip. Tanpa parameter proses yang betul, kelebihan terbina, pengerasan kerja, dan perit alat mengakibatkan kegagalan sisipan pantas dan penolakan dimensi.

Parameter Pusingan yang Disyorkan untuk Bar Gred 5

• Kelajuan pemotongan: 40–60 m/min (sisipan karbida tidak bersalut atau bersalut TiAlN, ISO K10–K20)
• Kadar suapan: 0.15–0.30 mm/rev untuk mengekalkan pecah cip dan mengelakkan gosokan
• Kedalaman pemotongan: Minimum 0.5 mm untuk memotong di bawah lapisan yang dikeraskan kerja dari hantaran sebelumnya
• penyejuk: Penyejuk banjir tekanan tinggi pada ≥ 70 bar yang diarahkan pada zon pemotongan adalah wajib
• Geometri alat: Garuk positif tajam (5°–15°) untuk meminimumkan daya pemotongan dan penjanaan haba

Nota Pengilangan dan Penggerudian

Untuk pengilangan bar Gred 5, panjat pengilangan (konvensional: dielakkan) dengan Kilang hujung bersalut TiAlN 3–5 seruling pada kelajuan permukaan 60–80 m/min mengekalkan hayat alat melebihi 30 minit setiap tepi. Penggerudian memerlukan penyejuk melalui-spindle; kitaran peck-drilling dengan peck diameter 1× menghalang pembungkusan cip dan penyitaan haba dalam lubang dalam.

Gred CP (Gred 1–2) mesin kira-kira 30% lebih mudah daripada Gred 5 kerana kekuatan yang lebih rendah, tetapi sifat bergetah mereka masih memerlukan perkakas yang tajam dan kawalan cip positif.

Keperluan Jaminan Kualiti dan Pensijilan

Perolehan bar titanium untuk aplikasi kritikal mesti menentukan rantaian dokumentasi berikut untuk memastikan kebolehkesanan dan pematuhan:

1. Sijil Ujian Kilang (MTC) kepada EN 10204 3.1 atau 3.2 — komposisi kimia yang boleh dikesan nombor haba dan keputusan ujian mekanikal
2. Penyata pematuhan ASTM B348 atau AMS 4928 — mengesahkan pematuhan spesifikasi setiap gred yang berkenaan
3. Laporan Ujian Ultrasonik (UT). — mandatori untuk bar aeroangkasa > diameter 50 mm setiap AMS 2631 / ASTM E2375
4. Analisis kimia (OES atau ICP) — mengesahkan kandungan oksigen untuk Gred 23 ELI (≤ 0.13 berat%) setiap ASTM F136
5. Sijil Sistem Pengurusan Kualiti ISO 9001:2015 / AS9100D dari kilang — diperlukan oleh kebanyakan OEM aeroangkasa dan perubatan Tahap 1
6. Pengisytiharan REACH / RoHS untuk Gred 7 (kandungan paladium memerlukan pendedahan mineral konflik dalam rantaian bekalan EU)

Panduan Pemilihan Gred Mengikut Permohonan

Soalan Lazim

S1: Apakah perbezaan antara bar titanium Gred 5 dan Gred 2, dan bagaimana saya memilih?

Darjah 2 adalah titanium tulen secara komersial: tiada unsur mengaloi, UTS 345 MPa , rintangan kakisan yang sangat baik, dan kebolehbentukan sejuk yang mudah. Ia adalah pilihan kos efektif untuk peralatan proses kimia, penukar haba marin, dan instrumen perubatan yang tidak membawa beban struktur. Gred 5 (Ti-6Al-4V) ialah aloi alfa-beta dengan UTS 950 MPa —hampir 3× lebih kuat—tetapi ia berharga 20–30% lebih sekilogram dan jauh lebih sukar untuk dimesin. Pilih Gred 5 apabila komponen menanggung beban, kritikal keletihan, atau berat mesti diminimumkan. Pilih Gred 2 apabila rintangan kakisan adalah pemacu utama dan beban mekanikal adalah rendah.

S2: Mengapa bar titanium sukar dimesin berbanding keluli tahan karat?

Tiga sifat bergabung untuk menjadikan titanium mencabar: (1) Kekonduksian terma rendah (6.7 W/m·K) bermakna haba tidak boleh keluar melalui cip—ia terkumpul di hujung alat, mempercepatkan haus; (2) Kereaktifan kimia yang tinggi pada suhu tinggi menyebabkan titanium mengimpal (hempedu) ke tepi pemotong, menghasilkan kelebihan terbina; (3) Pengerasan kerja —permukaan mengeras semasa setiap hantaran, jadi hantaran seterusnya mesti dipotong di bawah lapisan itu. Pengurusan kelajuan pemotongan yang betul (≤ 60 m/min), penyejuk tekanan tinggi (≥ 70 bar), alat garu positif yang tajam, dan kedalaman pemotongan minimum 0.5 mm menyelesaikan ketiga-tiga isu dan memberikan hayat alat yang boleh diramal.

S3: Adakah bar titanium benar-benar biokompatibel? Piawaian apa yang mengesahkan ini?

ya. Titanium membentuk lapisan TiO₂ oksida yang stabil dan lengai yang menghalang pembebasan ion ke dalam tisu. Dekad bukti klinikal mengesahkan sitotoksisiti yang boleh diabaikan dan tiada laporan tindak balas alahan sistemik—tidak seperti aloi yang mengandungi nikel. Untuk pematuhan peraturan, biokeserasian dikawal oleh ISO 10993-1 (penilaian biologi peranti perubatan) dan ISO 10993-5 (ujian sitotoksisiti). Pematuhan peringkat bahan disahkan oleh ASTM F136 (Gred 23 untuk implan) dan ISO 5832-3 . Ambil perhatian bahawa sesetengah pesakit menunjukkan kepekaan terhadap vanadium; dalam kes tersebut, aloi bebas vanadium seperti Ti-6Al-7Nb (ISO 5832-11) dinyatakan sebaliknya.

S4: Bolehkah bar titanium dikimpal, dan apakah langkah berjaga-jaga yang diperlukan?

Bar titanium boleh dikimpal menggunakan kimpalan GTAW (TIG). dengan wayar pengisi padan gred. Keperluan kritikal ialah pelindung gas lengai : titanium menyerap oksigen, nitrogen, dan hidrogen melebihi 400 °C, menyebabkan kerosakkan. Ini memerlukan perisai gas belakang dan belakang (99.999% argon), kebersihan kawasan kimpalan (lap IPA, tiada gris), dan kawalan suhu antara laluan yang ketat di bawah 150 °C. Kualiti kimpalan disahkan setiap AWS D1.9 (titanium struktur) atau ASME Bahagian IX (peralatan tekanan). Rawatan haba selepas kimpalan (PWHT) pada 540–600 °C dalam vakum atau argon digunakan untuk melegakan tekanan baki dalam kimpalan Gred 5.

S5: Bagaimanakah bar titanium dibandingkan dengan aloi aluminium untuk penjimatan berat aeroangkasa?

Aloi aluminium (cth., 7075-T6: UTS 572 MPa, ketumpatan 2.81 g/cm³, kekuatan khusus ~204 MPa·cm³/g) sepadan atau melebihi sedikit titanium Gred 5 dalam kekuatan khusus pada suhu bilik. Walau bagaimanapun, titanium kekal sifat mekanikal penuh hingga 315 °C di mana aluminium merosot secara mendadak melebihi 150 °C. Titanium juga memberikan rintangan kakisan yang unggul tanpa rawatan permukaan dan menawarkan ambang keletihan yang lebih tinggi. Pilihan kejuruteraan ialah: aluminium untuk struktur bukan haba, sensitif kos; titanium untuk aplikasi keratan panas, kritikal keletihan atau persekitaran menghakis di mana jisim juga dikekang.
